Меры предосторожности для безопасного использования реле на печатной плате

Реле печатной платы (PCB), часто называемое просто «реле печатной платы», является фундаментальным компонентом многих электронных устройств и систем.

Эти реле специально разработаны для пайки на печатных платах и являются неотъемлемой частью создания или отключения электрических цепей в определенное время.

Учитывая их ключевую роль, обеспечение их безопасного использования имеет первостепенное значение для предотвращения потенциального повреждения устройства и обеспечения безопасности пользователей.

В этом посте мы углубимся в различные меры предосторожности, которые следует учитывать для безопасного использования реле на печатной плате.

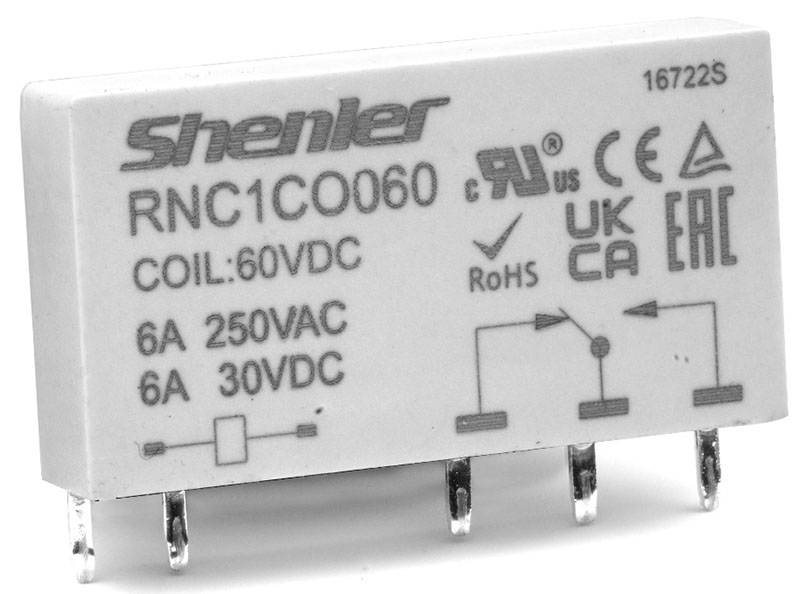

Что такое реле на печатной плате?

Реле на печатной плате, также известное как реле на печатной плате, представляет собой электронное устройство, которое позволяет включать и выключать электрические сигналы внутри электрической цепи. Он состоит из небольшого электромеханического переключающего механизма, установленного на печатной плате (PCB).

Реле состоит из нескольких ключевых компонентов, включая катушку, неподвижный контакт и подвижный контакт. Когда на катушку подается электрический ток, она создает магнитное поле, которое притягивает или отталкивает подвижный контакт, тем самым замыкая или разрывая цепь.

Реле для печатных плат используются в широком спектре приложений и отраслей. Они обычно используются в электронных устройствах, системах управления, средствах автоматизации, промышленном оборудовании и телекоммуникационном оборудовании. Реле для печатных плат обладают такими преимуществами, как компактный размер, высокая коммутационная способность, низкое энергопотребление и хорошая надежность.

Понимание спецификаций

Прежде чем использовать реле на печатной плате, следует тщательно понять его характеристики. Сюда входят номинальное напряжение реле, допустимый ток и другие важные параметры. Использование реле за пределами указанных пределов может привести к неисправности, сокращению срока службы или даже к катастрофическому выходу из строя.

Избегание перегрузок

Воздействие на реле нагрузок, превышающих их номинальную мощность, может привести к сварке или возгоранию контактов. Всегда проверяйте, что нагрузка реле находится в пределах заданных параметров.

Если подключенная нагрузка может иметь непредсказуемые скачки напряжения, рассмотрите возможность использования реле с более высоким номиналом или дополнительных защитных компонентов.

Учитывайте температуру окружающей среды

На реле влияет температура окружающей среды. Воздействие на реле на печатной плате температур, выходящих за пределы указанного диапазона, может повлиять на его производительность и сократить срок его службы.

Для устройств, которые, как ожидается, будут работать при экстремальных температурах, следует рассмотреть возможность использования специальных высокотемпературных или низкотемпературных реле.

Защита от перенапряжения

Условия перенапряжения могут повредить катушку и контакты реле. Используйте меры защиты по напряжению, такие как варисторы или ограничители переходного напряжения, чтобы защитить реле от неожиданных скачков напряжения.

Учитывайте положение установки

Ориентация реле может влиять на его работу, особенно в случае реле большего размера или высокой мощности. Некоторые реле предназначены для установки в определенном положении для обеспечения оптимальной производительности и долговечности.

Устранение проблем, связанных с вибрацией и ударами

Чрезмерная вибрация или удары могут повлиять на работу реле или даже вызвать физическое повреждение. Если устройство будет использоваться в среде со значительной вибрацией или возможностью механического удара (например, в некоторых промышленных приложениях или автомобильных системах), выбирайте реле, специально разработанные для работы в таких условиях.

Учитывайте уровень влажности

Высокая влажность может привести к образованию конденсата внутри реле, влияя на его работу. Если существует вероятность того, что устройство будет подвергаться воздействию различных уровней влажности или потенциальной конденсации, следует использовать закрытые или герметично закрытые реле.

Обеспечьте правильную пайку

Неправильная пайка может привести к ослаблению соединений, что может привести к прерывистой работе реле или даже разрыву цепи. Следуйте рекомендациям производителя по температуре и продолжительности пайки, чтобы обеспечить надежное и долговечное соединение.

Регулярный осмотр и техническое обслуживание

Для устройств, которые используются регулярно или в критических ситуациях, рекомендуется периодически проверять реле и его соединения. Ищите признаки износа, коррозии или повреждений. В некоторых случаях профилактическая замена реле в критических приложениях может быть оправдана во избежание потенциальных сбоев.

Использование снабберных схем

Для реле, управляющих индуктивными нагрузками, демпфирующая цепь на контактах реле может помочь уменьшить скачки напряжения и продлить срок службы реле. Демпферы часто состоят из последовательно соединенных резистора и конденсатора.

Поймите продолжительность жизни

Каждое реле имеет определенный срок службы, обычно определяемый с точки зрения рабочих циклов. Хотя многие реле будут работать сверх номинального срока службы, критические приложения могут потребовать замены после достижения этого предела для обеспечения надежности.

Храните реле правильно

Если реле хранятся до использования, убедитесь, что они хранятся в прохладном, сухом месте и в оригинальной упаковке. Это предотвращает потенциальное повреждение или деградацию реле еще до его использования.

Будьте в курсе рекомендаций производителя

Производители часто выпускают рекомендации, обновления или отзывы на основе полевых данных и испытаний. Регулярная проверка таких обновлений гарантирует, что вы будете в курсе любых потенциальных проблем или рекомендаций для используемых вами реле.

Заключение

Несмотря на свой небольшой размер и обманчивую простоту, реле для печатных плат играют жизненно важную роль в функционировании многих электронных устройств и систем. Обеспечение его безопасной и надежной работы заключается не только в соблюдении правил, но и в понимании их обоснования.

Приняв перечисленные выше меры предосторожности, вы можете значительно улучшить производительность, надежность и безопасность оборудования, в котором используются эти критически важные компоненты.
