Герметичное силовое реле RKE-LS

Features

Герметичное силовое реле RKE-LS — это новейшая разработка в области силовых реле. Он предназначен для использования в суровых рабочих условиях, где производительность и надежность имеют первостепенное значение. RKE-LS отлично работает в суровых условиях, таких как маслянистые, пыльные и влажные места. Степень защиты IP62 обеспечивает защиту от пыли и воды.

Запрос цитаты

Подробности герметичного силового реле RKE-LS

Хорошая производительность в плохом рабочем состоянии.
Достижение IP62.
Доступны 2-полюсные 7А или 4-полюсные 5А.
Со встроенным в реле неполярным светодиодом.
Соответствие директиве RoHs.

Миниатюрное реле общего назначения RKE

Герметичное силовое реле RKE состоит из реле и розетки. Диапазон управляющего напряжения можно расширить с помощью соответствующей розетки. Его можно использовать со следующими типами розеток: розетка SYF08A-E, розетка SYF11A-E, розетка SYF14A-E, розетка SYF08A, розетка SYF11A, розетка SYF08A, розетка SKB08-E, розетка SKB14-E и т. д.

Контакт	Конфигурация		2С	4С
	Нагрузка	Сопротивление	7А/250 В переменного тока, 30 В постоянного тока	5А/250 В переменного тока, 30 В постоянного тока
		Нагрузка двигателя	1/6 л.с., 240 В переменного тока
	Макс. коммутационная способность (резистивная)		1750ВА, 210Вт	1250 ВА, 150 Вт
	Мин. коммутационная способность		170 мВт (17 В/10 мА)
	Начальное контактное сопротивление		≤50 мОм
	Материал		Серебряный сплав

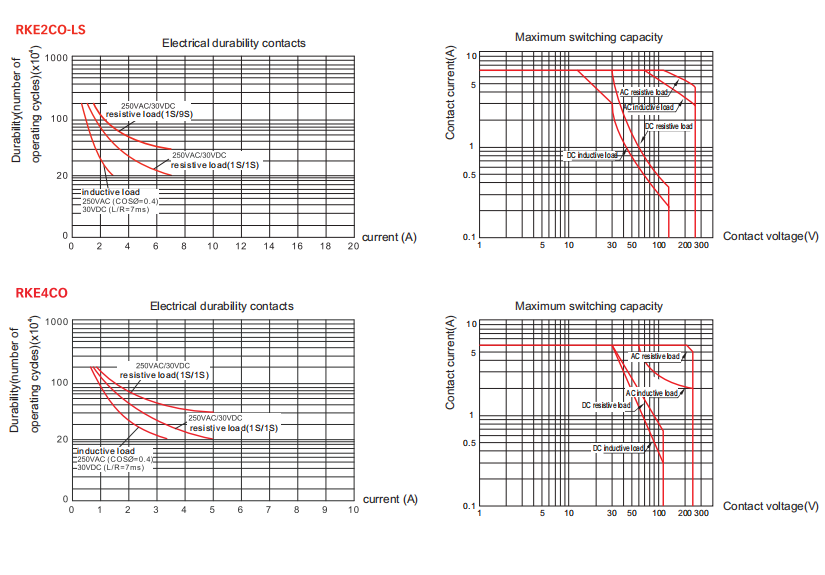

	Электрическая долговечность (110% номинального напряжения, 55°C)		≥20 x 10 ⁴ (1800 операций/ч)
	Электрическая долговечность (нормальная температура)		≥40 x 10 ⁴ (360 операций/ч)
	Механическая прочность		≥2000 x 10 ⁴ (18 000 операций/ч)
Напряжение срабатывания (23 ℃) (номинальное напряжение)			Постоянный ток: ≤75%, переменный ток: ≤80% 50/60 Гц
Падение напряжения (23 ℃) (номинальное напряжение)			Постоянный ток: ≥10%, переменный ток: ≥30% 50/60 Гц
Максимальное напряжение (23 ℃) (номинальное напряжение)			110%
Изоляционное сопротивление			≥500 МОм (500 В постоянного тока)
Рабочая мощность катушки		постоянный ток (Вт)	ок. 0,9
		переменного тока (ВА)	ок. 1.2
Время работы и время отпускания (при номинальном напряжении)			≤20 мс
Начальное напряжение пробоя		Между открытыми контактами	1000 В переменного тока/1 мин (ток утечки 1 мА)
		Между полюсами	2000 В переменного тока/1 мин (ток утечки 1 мА)
		Между контактами и катушкой	4000 В переменного тока/1 мин (ток утечки 1 мА)
Характеристики изоляции IEC 60664 UL840		Номинальное напряжение	250 В переменного тока
		Уровень загрязнения	3
		Уровень перенапряжения	III
Импульсное выдерживаемое напряжение (форма сигнала: 1,2/50 мкс)			4000В
Уровень защиты			IP62
Температура хранения/влажность			-55~+85℃/<85% относительной влажности (18 месяцев)
Рабочая температура/влажность			-55~+70℃/5%~85% относительной влажности (без конденсации) ★
Давление воздуха			86~106кПа
Ударопрочность			10G (полусинусоидальный ударный импульс: 11 мс)
Устойчивость к вибрации			10 ~ 55 Гц, двойная амплитуда: 1,0 мм
Монтаж			подключить
Единица измерения			ок. 35 г

★ Если срок хранения превышает 18 месяцев (рассчитывается от заводской даты), рекомендуется повторно проверить параметры перед использованием.

Характеристики катушки (23 ℃)

Номинальное напряжение В постоянного тока	6	12	24	48	110	220	/
Сопротивление катушки Ом	40	180	640	2600	13000	42000	/
Номинальное напряжение В переменного тока	6	24	36	48	115	230	380
Сопротивление катушки Ом	11,5	180	370	640	4430	16500	42000
Примечания: Сопротивление катушки: при напряжении катушки 1 10 В измеряется с допуском ± 10 % Ом, выше 1 10 В — с допуском ± 15 % Ом.
